摘要：針對某機載交換機的高功耗、密封、屏蔽的特點，提出密封設備通風散熱的結構形式，并通過仿真和試驗進行驗證。簡要介紹設備的結構形式、熱源布局，制定初步的散熱方案，并通過仿真進行分析；針對仿真結果中局部熱流密度較大的問題，提出密封設備通風散熱的設計方法，詳細介紹該方法的該結構形式和優點，進行仿真分析，確定交換機的散熱方案，并通過仿真和試驗驗證該方案的科學性、合理性。

關鍵詞：密封設備；通風散熱；Icepak；離心風機

中圖分類號：TH122   文獻標識碼：B   文章編號：1671-2064(2023)21-0099-04

0引言

散熱性是電子設備的重要指標^[1]，密封設備一般采取自然對流和輻射的方式散熱^[2]。但是，隨著科技的進步，電子設備的集成化程度越來越高，其內部器件正朝著小型化、集成化、高功耗化的趨勢發展，導致設備熱流密度的急劇升高^[3-4]。密封設備僅僅依靠自然對流和輻射散熱，難以滿足其工作要求。某交換機為機載設備，要求電磁兼容、密封、耐高低溫。設備的總功耗大、主芯片功耗大，采用傳統的貼壁散熱無法滿足設備高溫環境工作的要求，如果采用通風散熱，無法滿足設備密封性的要求。經過深入研究、分析和試驗，設備采用密封設備通風散熱設計方法，既滿足設備密封性，又滿足高溫工作的要求。該方法解決了密封設備散熱效率低的問題，為密封設備散熱提供了新的設計思路。

1交換機散熱設計

某機載交換機為19英寸上架設備，高度2U。設備要求具有密封防水、電磁屏蔽、防煙霧、防霉菌、防沙塵等性能，因此設備結構設計成密封機箱。設備由機箱、前面板、后面板、控制交換單元、電源單元等組成。

設備要求最高工作溫度為45℃，其熱源主要集中在控制交換單元和電源單元上，控制交換單元和電源單元安裝后的位置如圖1所示，控制交換單元和電源單元熱源的位置和發熱量如圖2所示。從圖中可以看出，交換機熱源分布相對均勻，熱流密度不大。

因?yàn)榻粨Q機是密封設備，所以采取對流散熱和輻射散熱。先通過傳導的方式將熱量傳遞到機箱表面，再通過對流和輻射散熱。具體散熱方案：（1）將控制交換單元和電源單元固定到底板上，蓋板增加散熱凸臺與熱源對應，使熱源的熱量傳遞到蓋板上。（2）在散熱凸臺與熱源之間安裝高效導熱襯墊，提高導熱效率。（3）蓋板外表面增加散熱翅片，提高散熱面積，同時表面進行噴漆處理。

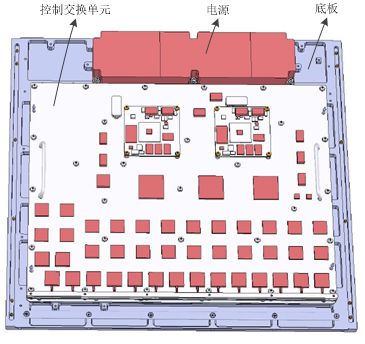

圖1 控制交換單元和電源單元安裝位置圖

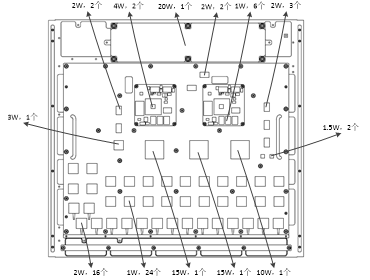

圖2 交換機熱源位置圖

2交換機散熱仿真分析

按照既定的方案建立交換機的散熱模型，使用Icepak軟件進行散熱仿真分析，驗證散熱方案是否滿足環境適應性要求。使用Icepak進行散熱分析的具體步驟：（1）建立模型；（2）應用材料；（3）施加約束和載荷；（4）劃分網格；（5）運行分析；（6）分析結果^[5]。

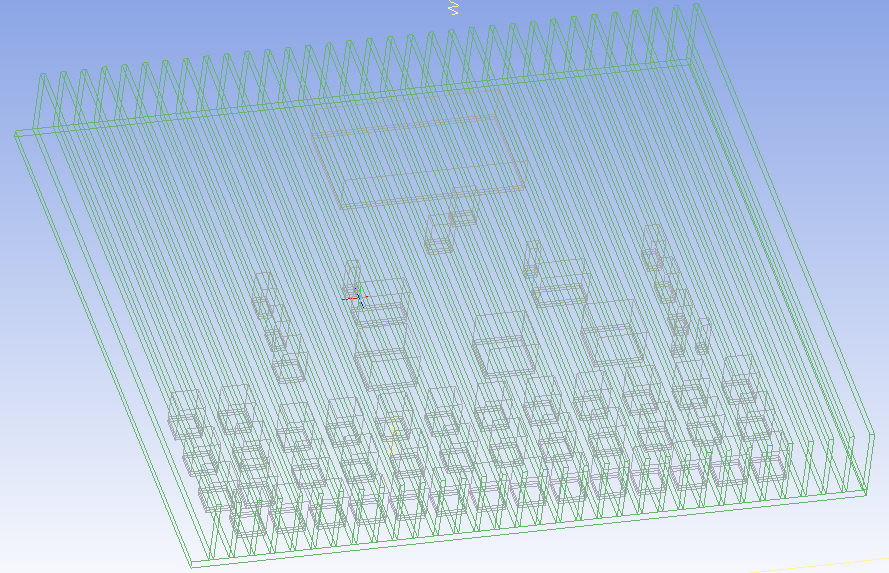

在結構設計中已經建立了底板、導熱襯墊、控制交換單元、電源單元、蓋板的三維模型，如果進行熱仿真需要對模型進行簡化，刪除不必要的特征，如圓角、孔等，以提高仿真速度^[6]。對于本算例，建立裝配體，保留發熱器件、導熱襯墊和蓋板。模型簡化后導入Icepak中^[7]，導入后的仿真模型如圖3所示。

賦予算例中零件材料參數。蓋板材料為5A06鋁合金，其導熱系數為117 W/(m·K)^[8]。導熱襯墊的導熱系數為6W/(m·K)^[9]。將圖2中的發熱量添加到各發熱器件上，環境溫度設定為45℃。

劃分網格是將模型分割成有限個單元，網格的大小決定了計算的精確度。網格越小，計算量越大，計算結果越精確^[10]。在大多數仿真分析過程中，默認的網格設置使離散化誤差保持在可接受的范圍內，同時計算時間比較短。對于一些較小的特征或者散熱翅片可以采用局部加密的方式提高網格數量，設置完成后運行求解器，進行仿真分析^[11]。

求解完成后，軟件采用云圖的方式顯示溫度，分析結果如圖4所示。從溫度云圖中可以看出，交換機的最高溫度為117℃，有兩個處理器芯片，處理器芯片的允許最高工作溫度為100℃。在此散熱仿真中，其實際工作溫度超出了允許工作溫度，此方案無法滿足交換機散熱要求，需要改進優化。



圖3交換機散熱仿真模型

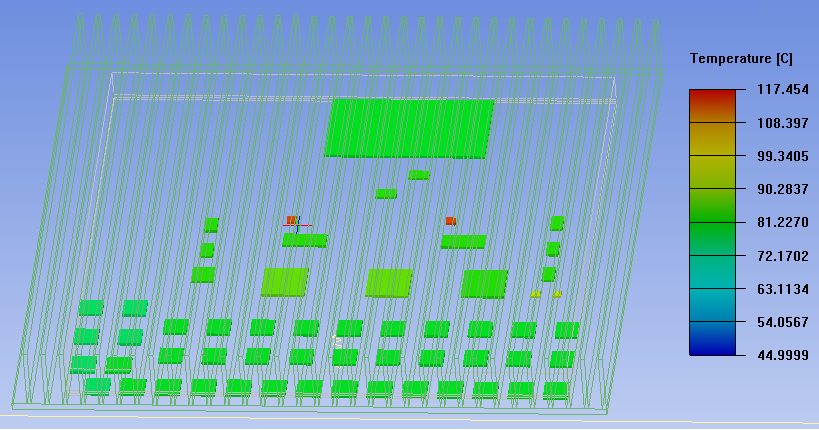

圖4交換機散熱仿真溫度云圖

3交換機散熱優化設計

3.1密封設備自然對流散熱設計方法

密封設備自然對流散熱設計是針對集成度高、功耗大、使用環境苛刻的設備進行密封性、電磁兼容性和散熱能力的兼顧設計，設計方法如下。

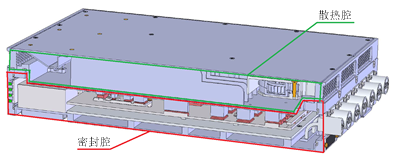

（1）設備結構形式設計。將設備分為密封腔和散熱腔兩部分。密封腔內一般位于設備下層，安裝設備的主要組成部件，如印制板、燈板、電源、連接器等。散熱腔內一般位于設備上層，安裝風機。設備結構形式圖如圖5所示。

圖5 設備結構形式圖

（2）散熱原理。密封設備通風散熱設計原理是將密封腔的熱源貼緊密封腔的蓋板，使其熱量通過傳導的方式傳遞至散熱腔的散熱翅片上，再通過風機的強迫對流帶走熱量。

（3）散熱設計步驟。首先，散熱結構設計。根據設備結構形式，設計設備密封腔和散熱腔的結構。其次，散熱翅片設計。設計散熱翅片厚度、翅片間距、翅片高度。再次，風機選型。根據設備總發熱量和散熱翅片參數選擇風機。最后，導熱墊選型。根據每個熱源的尺寸和發熱量選擇合適的導熱墊。

3.2交換機結構優化設計

從圖4中可以看出，處理器芯片的熱流密度很大，僅靠自然對流散熱無法滿足需要。經過調研和分析，提出了密封設備通風散熱結構，其主要特征：（1）在機箱內增加散熱板，與機箱面板與側板接觸，形成一個密封空間，設備主要組成部分安裝在其內部。（2）散熱板底部有散熱凸臺與發熱器件對應，使其熱量傳遞到散熱板上。（3）散熱板頂部留有較高的散熱翅片，以提高散熱面積。（4）散熱板后部安裝到風扇板，風扇板上有離心風機，采取下進風后出風的方式。（5）前面板和后面板頂部有通風口，前進風，后出風。（6）設備的蓋板與散熱板、側板和面板形成風道，為設備提供良好熱交換能力。（7）蓋板處有導風板，將前面板進來的風壓低，使其更好地與散熱翅片底部接觸，同時也能更好地被離心風機吸取并吹出機箱。

此散熱方式優點：（1）機箱采取密封的結構形式，耐煙霧、霉菌、濕熱、沙塵，具有較強的環境適應性。（2）采用強迫對流散熱，具有較高的散熱效率。（3）前面板和后面板頂部留有通風孔，其風道是前進風，后出風。改進后設備結構如圖6所示。

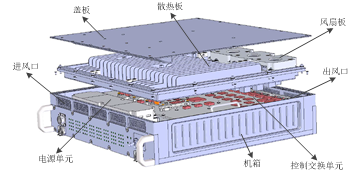

圖6 設備結構圖（改進后）

3.3風機選型

設備總發熱量為150W，計算設備所需的總風量

設備并聯安裝5個離心風機，每個風機的風量為。為保證每個風機的工作點風量大于5.26CFM，取單個風機的最大風向?yàn)橛?jì)算總風量的2倍。初步選擇風機最大風量為10.52CFM。

根據風阻估算方法估算設備風阻^[12]，計算阻抗曲線。風機型號為離心風機SFD-BB0612HB。

3.4導熱墊選型

導熱墊選型主要是選擇導熱墊的厚度、導熱系數和黏性。部分熱源的安裝方式為熱源安裝在主板上，主板固定在散熱板上；另一部分熱源的安裝方式為熱源安裝在小板上，小板再固定到主板上，主板安裝在散熱板上。考慮到同一設備采用相同型號的導熱墊，選擇較為常用的2mm的導熱墊。對于強迫對流散熱而言，其導熱墊產生的熱阻和溫升對散熱系統影響較小，選擇常用的導熱系數即可，即6W/(m·K)的導熱墊。由于主板熱源數量多，考慮到拆卸需求，使用單面黏性的導熱墊。

通過計算，最終選擇的導熱墊型號為高導熱填隙材料 CHLT-20FG，厚度為2mm，導熱系數為6W/(m·K)，采用單面黏性。

3.5仿真分析

對改進后的設備進行散熱仿真分析，其結果如圖7所示。從圖中可以看出，兩個處理器芯片的最高溫度為103℃，仍然高于其最高工作溫度。風機風壓和風量圖如圖8所示。從圖中可以看出，風壓較低，風阻較大。

根據以上結果，采取去掉導風板，降低風阻，再次進行仿真分析。其結果如圖9和圖10所示。從圖中可以看到，兩個處理器芯片的最高溫度為96℃，低于其允許最高工作溫度；風機的風量變化不大，但其進出風口的風壓增大了將近3倍，說明風道的風阻較小，風速較大。

按照此方案設計結構加工完成后，進行了高低溫試驗，在環境溫度為45℃時，測得兩個處理器芯片的溫度為95℃，與仿真結果相近。仿真和試驗證明了該散熱方案是合理、可行的。

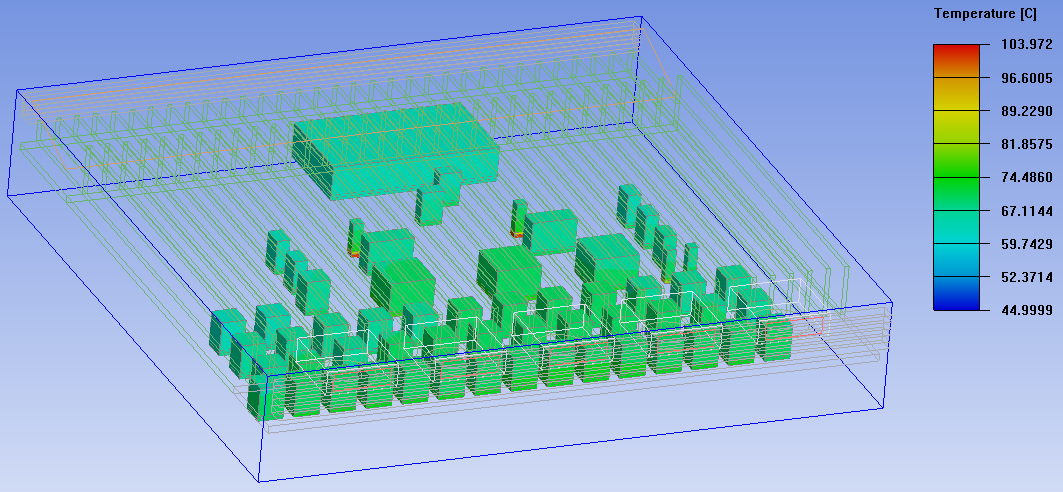

圖7交換機散熱仿真溫度云圖

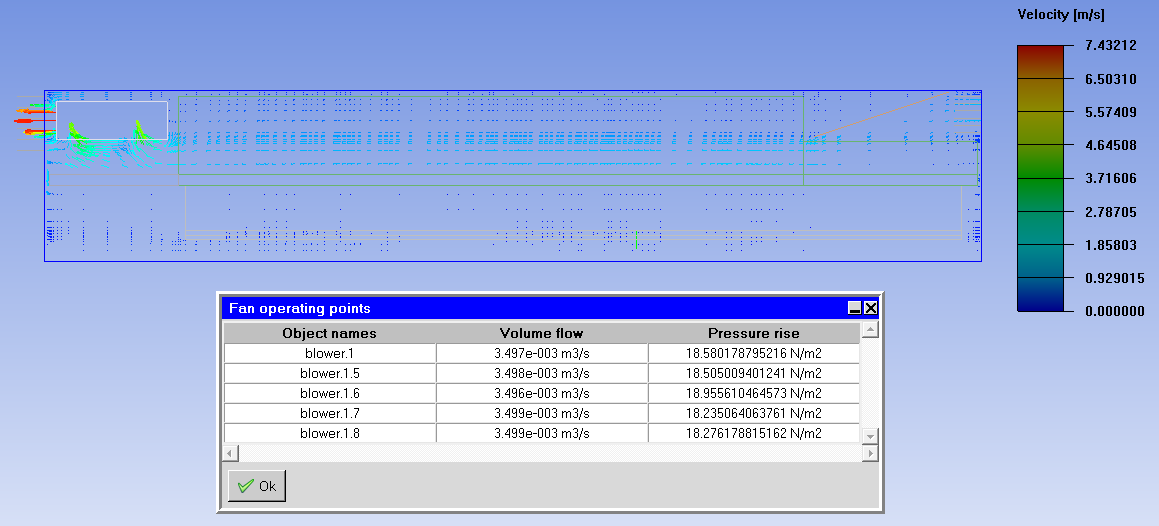

圖8交換機散熱仿真風速云圖

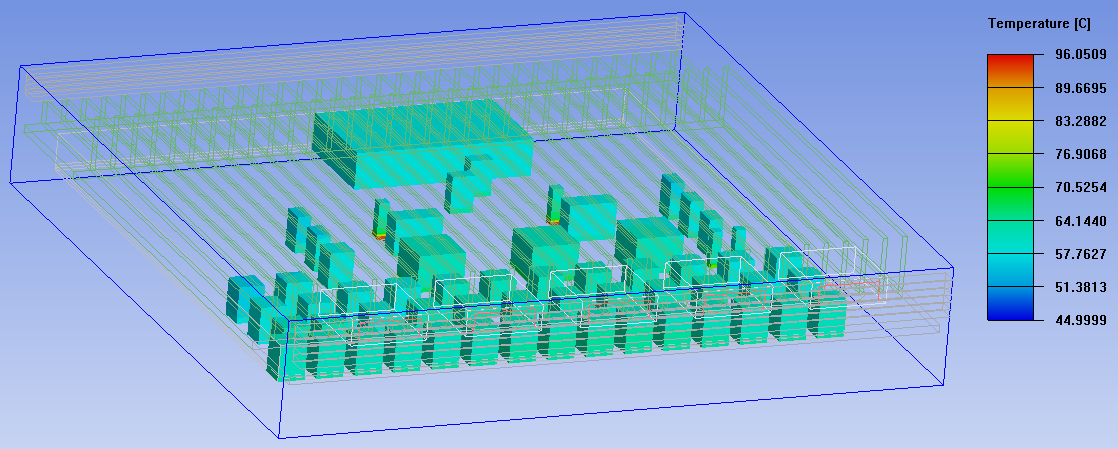

圖9交換機散熱仿真溫度云圖

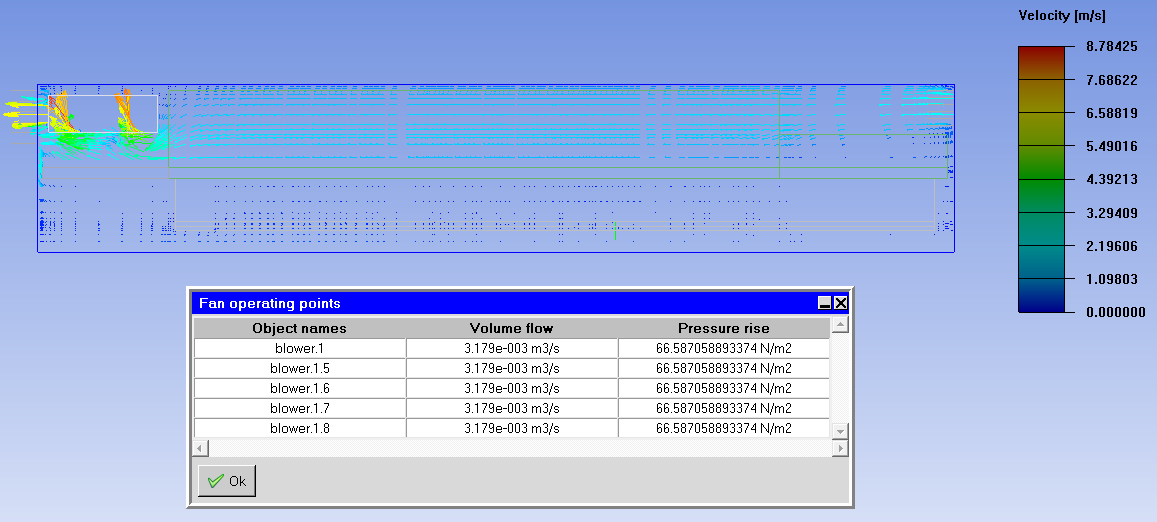

圖10交換機散熱仿真風速云圖

4 結語

設備散熱系統設計前應首先獲得熱源、使用環境、密封性、屏蔽性要求等資料和參數，在此基礎上進行計算或仿真分析^[13]。同時，還應考慮加工工藝、加工誤差、材料成本、散熱方式等因素。因此，設備的散熱設計是一項系統工程，與密封設計、屏蔽設計息息相關，要統籌考慮，在滿足密封性和屏蔽性的基礎上，如何選擇合適的散熱方式是結構設計的重點和難點^[14]。本文提出的密封設備通風散熱方法兼顧了設備的密封性、屏蔽性的同時，具有較高的散熱效率，值得在結構設計中推廣和應用。

參考文獻

[1] 王娟,楊剛,熊強.Icepak在電子設備水冷熱設計中的應用[J].電子機械工程,2005,31(6):19-21.

[2] 余建祖,高紅霞,謝永奇.電子設備熱設計及分析技術[M].北京:北京航空航天大學出版社,2008.

[3] 邱成悌,趙惇殳,蔣全興,等.電子設備結構設計原理[M].南京:東南大學出版社,2007.

[4] 葉莉靜.某密閉式通信電子設備的結構熱設計研究[D].上海:上海交通大學,2015.

[5] 陳斯文,呂夢琴,吳潔.用Icepak熱分析軟件對散熱器進行熱設計[J].艦船電子對抗,2015,38(6):113-116,120.

[6] 劉恒,張學新,陳正江.基于Icepak的通信電子設備熱設計及優化[J].通信技術,2014,47(9):1104-1108.

[7] 任恒,劉萬鈞,黃靖,等.基于Icepak的密閉機箱熱設計研究[J].電子科學技術,2015,2(6):639-644.

[8] 馬建章,何新文.基于Solidworks Simulation的主板散熱設計計[J].無線電工程,2018,48(2):163-166.

[9] 答邦寧.導熱襯墊在印制板組件上的應用研究[J].電子機械工程,2013,29(3):50-52,64.

[10] 陳超祥,葉修梓,主編.SolidWorks Simulation 基礎教程[M].北京:機械工業出版社,2010.

[11] 苗亞,翟志華,王彤,等.基于Icepak的MW級大功率變流器熱設計[J].電氣傳動,2014,44(7):58-62.

[12] 高馳名,劉瑩,馬建章.一種基于風阻估算的風機選型方法[J].無線電工程.2015,45(8):76-79.

[13] 盧錫銘.電子設備熱仿真及熱測試技術研究[J].艦船電子對抗, 2013,36(3):118-120.

[14] 王麗.大功率電子設備結構熱設計研究[J].無線電工程,2009, 39(1):61-64.



Thermal Analysis and Design of Airborne Switches

SONG Zhiyang,MA Jianzhang,GAO Chiming

(The 54th Research Institute of CETC, Shijiazhuang  Hebei  050081)

Abstract:Forcing to the high power, sealing, electromagnetic shielding of airborne switches structure, the ventilation and heat dissipation structural form for sealing equipment is put forward. The structural form is proved by simulation and experiment. The structure of airborne switches and the heat sources placement are simply introduced. The heat dissipation plan is made and analyzed. The ventilation and heat dissipation method of sealing equipment is expounded forced to the local high heat flux density. The structure and advantage is introduced detailedly and analyzed. At last,the method is scientific and effective proved by the simulation and experiment.

Key words:sealing equipment;ventilation and heat dissipation;Icepak;centrifugal fan
