摘要：美國西科斯基公司在20世紀60年代開始研制共軸直升機，通過關鍵技術攻關，驗證了前行槳葉概念，先后發展了S-69、X2、S-97、SB-1等項目，其技術具有一定的繼承性。

關鍵詞：西科斯基飛機公司；共軸直升機；發展

中圖分類號：E926.396   文獻標識碼：B   文章編號：1671-2064(2023)19-0063-03

0 引言

21世紀初，真正實現了工程上的應用，研制出具有里程碑意義的剛性共軸直升機。1971年，制造出1架ABC旋翼原理驗證機。2005年，西斯基飛機公司啟動X2技術驗證機研制計劃，助力XH-59A直升機技術，對1架施韋策333直升機進行改裝，于2008年完成首飛。2015年，西科斯基公司在X2技術驗證機的高速旋翼基礎上研制了一種新型高速直升機，并完成首飛。在X2和S-97的基礎上又成功研制了SB-1共軸直升機，于2019年完成首飛。為滿足未來直升機的發展要求，采用已成熟的技術，發展了未來偵察攻擊和未來遠程攻擊直升機。2020年，西科斯基公司在第一階段競中標獲勝。西科斯基公司共軸直升機的演進路線如圖1所示。



圖1 西科斯基公司共軸直升機的演進路線

1 X2驗證了美國共軸直升機的研發能力

1.1研制歷程

X2是美國西科斯基飛機公司研制的一種前行槳葉概念（ABC）旋翼技術驗證機。在X2基礎上，西科斯基研制了S-97掠奪者（定位為未來武裝偵察/攻擊直升機）以及SB-1（西科斯基-波音聯合研制，參與了美國陸軍聯合多任務計劃/未來垂直升力計劃競標）兩型復合式直升機。兩型機技術具有一定的繼承性，代表了世界的領先水平，也驗證了美國共軸直升機的研發能力^[1]。

2005年6月，西科斯基飛機公司宣布啟動X2技術驗證機研制計劃。與常規直升機相比，X2的飛行速度可提高60%。2006年11月，X2開始進行地面試驗，并于2008年8月完成首飛。尾部帶有推進螺旋槳的X2于2009年6月實現首飛。2010年9月15日，X2飛行速度達到了預定的462.5km/h。X2直升機如圖2所示。

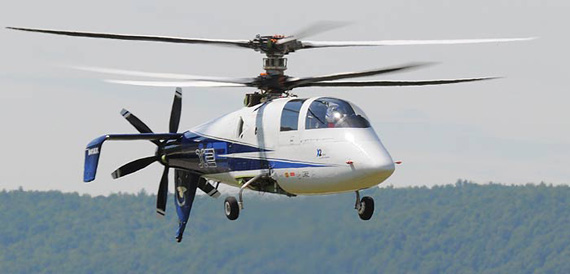

圖2 X2直升機

1.2技術特點

X2直升機廣泛采用復合材料，為使槳葉重量更輕，強度更高，機身作了優化處理，外形采用低阻設計。此外，還特別設計了流線型的槳軸整流罩。X2采用“前行槳葉概念”，無需轉變到飛行狀態，只需加大推進螺旋槳的功率，便可實現高速前飛。X2直升機結構如圖3所示。



圖3 X2結構圖

2 S-69奠定了美國共軸直升機的技術基礎

S-69是美國西科斯基飛機公司負責研制和試飛的前行槳葉概念（Advancing Blade Concept，簡稱ABC）旋翼研究直升機。該機的公司編號為S-69，后續的X2、S-97、SB-1 等均以S-69的技術作為基礎進行研發^[2]。

1971年12月，美國陸軍與西科斯基飛機公司簽訂研制合同。1973年7月26日，原理驗證機進行了首次飛行。在1975年7月21日以后的試飛中，經過大量設計改進的XH-59A飛出了487km/h的速度和7770m的升限。XH-59A ABC旋翼系統驗證機上采用的一些技術對美國陸軍要求的LHX輕型攻擊、偵察和通用直升機提供了解決辦法。因此，美國陸軍進一步投資用于該驗證機的發展。1982年，西科斯基飛機公司對XH-59驗證機進行了新的設計更改，并在XH-59A的基礎上發展了新的ABC旋翼系統研究機，這種新研究機的編號為XH-59B。S-69直升機如圖4所示^[3]。

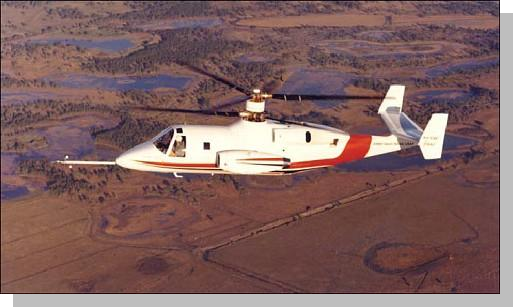

圖4 S-69 直升機

3 S-9 7實現了美國共軸直升機的華麗轉身

3.1研制歷程

S-97是美國西科斯基公司在X2技術驗證機的基礎上，研制的一種新型高速直升機。S-97突破了前行槳葉概念技術，實現了從技術驗證到工程應用的華麗轉身，是該項技術在型號上的首次嘗試。2010年10月，項目正式啟動。2011年，開始研制。2013年，S-97項目完成了關鍵設計評審，項目所有合作廠家開始進行部件制造。2013年9月，公司開始S-97原型機的總裝工作。2014年6月，西科斯基飛機公司成功完成S-97高速旋翼機原型機的啟動工作，其新型垂直起降設計大大改變了直升機的作戰方式，有望掀起新一輪直升機技術革命。2014年，制成首飛原型機。S-97高速直升機于2015年5月22日進行了里程碑性首飛，西科斯基飛機公司稱這種直升機可滿足美陸軍航空兵下一代輕型偵察/攻擊直升機的要求。S-97直升機如圖5所示^[4]。

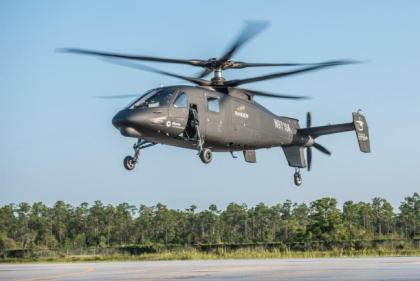

圖5 S-97直升機

3.2技術特點

采用兩副反向旋轉的共軸旋翼，與單旋翼布局式直升機相比，其控制系統簡單，外形尺寸緊湊。同時，大量采用復合材料，突出了高效、敏捷和精確的操作品質，采用電傳操縱。

槳葉重量更輕，強度更高，機身也作了減重優化處理，外形采用低阻設計。此外，還特別設計了流線型的槳軸整流罩。采用“前行槳葉概念ABC”，無需轉變到飛行狀態，只需加大推進螺旋槳的功率，便可實現高速前飛。這種旋翼不但省去了旋翼系統的許多傳動和平衡機構，更加重要的是，它在飛行過程中，上下兩副旋翼的空氣動力作用能夠相互平衡和補充，保持總的飛行升力不變。即使高速飛行過程中，也不用提高旋翼的轉速，只需要增大槳葉角提高旋轉的升力，可以有效避免飛行速度增大后，后行槳葉失速帶來的一系列性能、機動能力和載荷等問題。采用現代先進技術，將旋翼、推進尾槳和發動機進行綜合一體化設計，使新型共軸雙旋翼直升機的性能水平達到傳統設計的兩倍。

4 SB-1完成了美國共軸直升機的跨越發展

4.1研制歷程

SB-1“無畏”復合式共軸直升機是西科斯基-波音團隊為美國國防部“未來垂直起降”FVL項目打造的競標機型。西科斯基和波音于2013年1月組建SB-1研制團隊。2016年3月，西科斯基-波音團隊聯合開發的高速直升機SB-1原型機完成了最終設計評審。2018年10月8日，西科斯基SB-1“無畏”原型機的裝配工作基本完成。2018年12月底，西科斯基公司公開了SB-1的真機照片。2019年3月21日，在美國佛羅里達州西棕櫚海岸的飛行試驗場上，SB-1“無畏”復合式共軸直升機完成首飛。其采用共軸雙旋翼，兩副剛性旋翼旋轉方向相反。為了提升前飛推力，安裝了1個8片槳葉的推進螺旋槳， SB-1的飛行速度和航程都能達到傳統直升機的兩倍。此外，周期變距的調整能實現推力最大化，即使在高速飛行狀態下，產生的噪聲也很小。與S-97直升機相比，在繼承關鍵技術的同時，又實現了一次跨越。SB-1直升機如圖6所示^[5]。

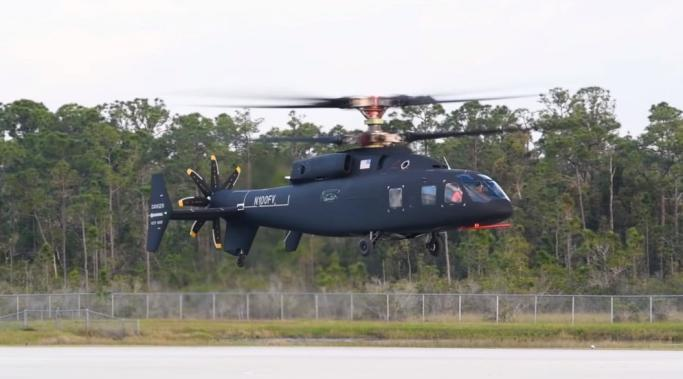

圖6 SB-1直升機

4.2作戰能力

隨著武器攻擊能力的不斷上升，在戰場中面臨的生存考驗日益嚴峻，直升機依靠低空飛行和被動式防御裝甲也愈發困難，提升了飛行速度、強化隱身性能是未來戰爭中武裝直升機的發展方向，同時還需提升航程以應對更復雜的作戰需要，SB-1正是按此思路研發的高性能直升機。

SB-1直升機的最大特點是速度快、航程遠、作戰半徑大，列裝后可進一步提升陸軍的攻擊能力、運載能力和戰場機動能力，充分體現了直升機靈活和迅捷的反應能力。由于行動范圍大大擴大，轉移的速度就會更快，傳統直升機的速度一般在200～300km/h，而SB-1已達到400～500km/h，轉移速度增加一倍，在加之作戰半徑增加一倍，加起來就會提高4～5倍的作戰效能。此外，還具備非常出色的隱身能力，采用流線型的機身可以更好地折射雷達波，再對外表噴覆隱身涂料，雷達波對其掃描能力大幅度減弱，能夠很好完成“發現敵人而不被敵人發現”的偵察和作戰任務。SB-1在海軍的艦載反潛和陸戰隊的兩棲登陸中，起到了不可替代的作用^[6]。

4.3技術特點

西科斯基和波音根據美國陸軍需求，研發出擁有多項技術創新和歷史性突破的SB-1直升機，在速度、航程、推進螺旋槳、剛性旋翼、流線型機身等方面具有諸多亮點，西科斯基-波音的13.6噸級SB-1融合了共軸式剛性旋翼、集成推進器、電傳操縱系統和主動振動抑制技術，是3噸級X2技術驗證機和5噸級S-97“突襲者”的衍生產品。SB-1采用全復合材料機身，可在高溫-高原環境下搭載4名機組成員和12名全副武裝的士兵。

5 Raider X延續了美國共軸直升的未來構想

美國陸軍于2018年10月啟動了“未來攻擊偵察飛行器（FARA）”的競標，Raider X作為項目之一參加了競標。2019年航展上，西科斯基公司展示了“RaiderX”共軸直升機。“RaiderX”融合了多年來在X2直升機技術的開發、測試和升級中所吸收到的經驗，并為作戰人員提供了攻擊能力強的智能裝備，該直升機在未來戰場上具有出色的表現，尤其是空戰。2020年3月25日，美國國防部宣布選擇西科斯基公司和貝爾公司的競標方案進入“未來攻擊偵察直升機”計劃的第二階段。在此階段，兩個入圍的競標公司必須研制出原型機。按照計劃，美軍將選擇其中一方，在2028年投入批量生產。Raider X是一款共軸旋翼飛行器，具有共軸反向旋轉雙旋翼和1個尾部推進螺旋槳。如果其性能與X2相似，則Raider X的速度將超過250節（463km/h），并能在9000英呎（2743m）高空上運行。它具有低速和高速機動能力，擁有超過60°的傾斜角，并具有增強的低速懸停和加速功能。Raider X直升機如圖7所示^[7]。

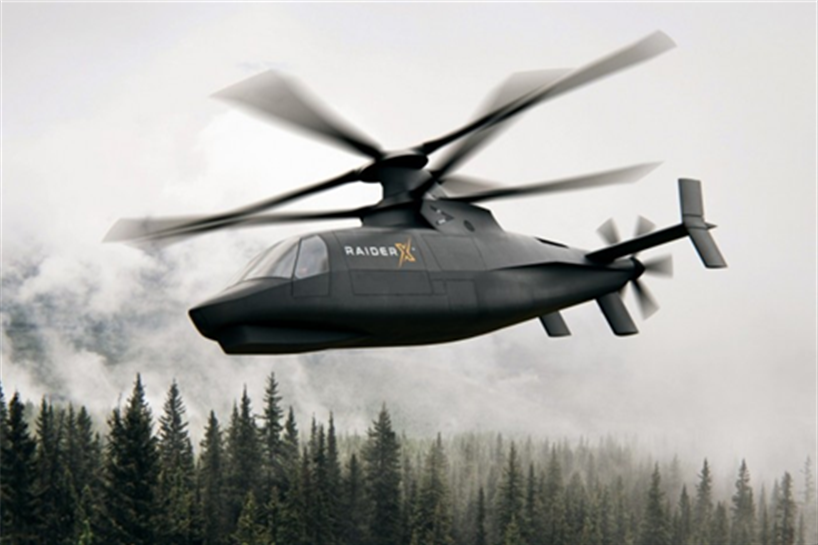

圖7 RaiderX直升機

2017年4月10日，西科斯基和波音公司公開了其FVL中型機競標項目（FVL-M）的“攻擊型”。陸軍用FVL-M同時替代UH-60“黑鷹”運輸直升機和AH-64“阿帕奇”武裝直升機。“攻擊型”與SB-1共享發動機、傳動、推進器和操縱系統、燃油箱、航電設備和電子設備等，增加了武器裝置。FVL-M直升機概念圖如圖8所示。

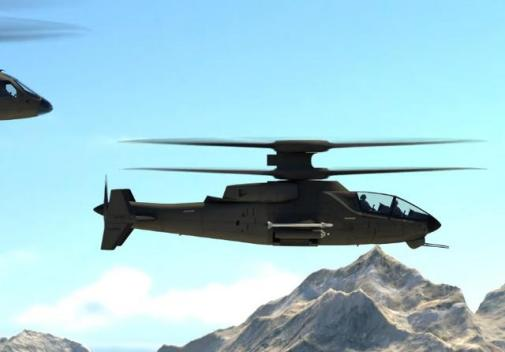

圖8 FVL-M直升機概念圖

6 結語

西科斯基于20世紀50年代最先開始ABC旋翼的研制，并于1972年制造出XH-59A驗證機，正式開始ABC旋翼的驗證工作。經過不斷的改進實驗，XH-59A驗證機創造了488km/h的速度和7770m升限的直升機飛行速度記錄，驗證了ABC旋翼的可行性。進入21世紀，世界各大直升機公司均開始共軸剛性ABC旋翼的研制工作，西科斯基依然走在這項技術的最前沿。

參考文獻

[1] 倪先平.直升機手冊[M].北京:航空工業出版社,2003.

[2] 文裕武.現代直升機的應用與發展[M].北京:航空工業出版社, 2000.

[3] 施永立.世界直升機手冊[M].北京:航空工業出版社,1994.

[4] 黃傳躍.重型直升機發展與應用[M].北京:航空工業出版社, 2017.

[5] 于琦.未來新概念直升機-電動直升機[J].直升機技術,2012(1): 68-72.

[6] 于琦,占瑾信,呂春雷.國外縱列式直升機關鍵技術及發展趨勢分析[J].直升機技術,2010(1):57-61.

[7] 于琦.重型直升機米-26與未來聯合運輸直升機[J].直升機技術, 2008(4):65-70.

Development of the Sikorsky Aircraft Coaxial Helicopter

YU Qi

(China Helicopter Research and Development Institute, Jingdezhen  Jiangxi  333001)

Abstract:Sikorsky Corporation of the United States began to develop coaxial helicopters in the 1960s, through key technical breakthroughs, prove the forward propeller concept, successively developed projects such as S-69, X2, S-97, SB-1, its technology has a certain inheritance.

Key words:sikorsky aircraft company;coaxial helicopter;development
