摘要：針對小型渦槳發動機高狀態下輸出扭矩測不準，部件模型求解扭矩實時性差的問題，提出了一種基于核極限學習機的扭矩信號重構方法。利用核極限學習機構建發動機扭矩估計器，通過當前發動機和螺旋槳狀態參數預測發動機輸出扭矩。將傳感器采集的扭矩信號和估計器預測的扭矩進行加權，重構出輸出的扭矩信號。引入置信區間，對重構的扭矩信號進行校驗。以某渦槳發動機試驗數據進行測試，結果表明：重構后的扭矩值相比于直接測量的扭矩值有更高的精度，所有狀態下的誤差不大于7.5%，同時也表明該方法具備一定的容錯能力。

關鍵詞：渦槳發動機；扭矩測量；在線核極限學習機；信號重構

中圖分類號：V233.7    文獻標識碼：B  文章編號：1671-2064(2023)05-0058-04

渦槳發動機的輸出扭矩是表征發動機狀態的重要參數，也是用于發動機控制的重要測量參數之一。對于結構比較緊湊的中小型渦槳發動機來說，沒有足夠空間來布置獨立的測扭器，大多通過測量減速器內的測扭腔滑油壓力，間接得到發動機輸出扭矩。這種測扭方法十分依賴扭腔內特性，但在實際使用中發現，測扭腔內的滑油壓力在某些狀態下不敏感，使得測量扭矩與真實值偏差較大，嚴重影響使用安全。為此，重新構建扭矩輸出信號，增加扭矩解析余度十分有必要的^[1]。

隨著人工智能算法開始廣泛的興起，逐步取代傳統的回歸算法^[2]被深度用于航空發動機傳感器故障診斷與重構中^[3]。其中神經網絡算法是最具代表性的機器學習算法。但由于存在泛化能力比較弱、訓練速度慢、容易陷入局部最優解等問題逐漸被淘汰^[4-5]。極限學習機（Extreme Learning Machine，ELM）是一種單隱層前饋神經網絡算法^[6]，解決了傳統神經網絡學習速度慢、泛化能力不足的問題，經常被用于航空發動機傳感器故障診斷中^[7]。但是ELM也存在輸入權值隨機產生，算法不穩定等問題。Huang等將核函數引入到極限學習機中得到核極限學習機（kernel-based ELM, K-ELM）^[8]。k-ELM算法避免了ELM算法隨機初始化的問題，同時也具有準確性好、泛化能力強的特點^[9]。

本文針對渦槳發動機扭矩信號不準確的問題，提出基于K-ELM的扭矩信號重構方法^[10]，并利用試車數據進行驗證，獲得了較為滿意的效果。

1. K-ELM算法

對于給定的樣本{(x_i,y_i)│i=1,2,…,n}來說，其中x_i= [x_i1,x_i2,x_i3,…,x_in]^T∈Rⁿ為輸入數據，y_i為輸出量。設定隱含層激勵函數為g(x)，L個隱含層節點，則ELM模型為：

y_i=∑^L_j=1 g(a_j^Tx_j+b_j)β_j=h^T(x)                                           （1）

式中，a_j=[a_1j,a_2j,a_3j,…,a_nj]^T，為連接第j個隱含節點的輸入權值向量，b_j為第j個隱含節點偏置。β=[β₁,β₂,β₃,…,β_L]^T，為輸出權值向量；h(x)=[g(a₁^Tx+b₁)，g(a₂^Tx+b₂)，g(a₃^T x+b₃)，…, g(a_L^Tx+b_L)]^T為特征映射，g(x)為隱層激活函數。ELM中輸入權值和隱含節點偏置都是預先設置好的，激活函數也需要預先設定。輸出權值β的求解問題可以轉化為：

h^T(x_i)β=y_i-ε_i,i=1,2,…,n                                               （2）

求解式（2）得到：

β=H^T(1/C I_n+HH^T)^-1 Y                                                  （3）

式中，H=[h(x₁),h(x₂),…,h(x_n)]^T，是隱含層輸出矩陣，I_n是單位陣，C為正則化參數。

K-ELM算法是一種使用核函數代替ELM算法中神經元映射關系的自學習算法。在傳統ELM算法中，由于輸入權值和隱層節點閾值是隨機賦值的，因此導致ELM模型的會在某些區間內不穩定。而隨著K-ELM算法核函數的引入，不僅解決了ELM模型的穩定性問題，而且計算更為簡便。

定義核函數：k(x,y)=<h(x),h(y)>，這里<h(x),h(y)>表示特征映射的內積，于是可以定義核矩陣Ω=HH ^T

Ω_i,j=h(x_i)·h(x_j)=k(x_i,x_j)                                                （4）

將核函數代入式（1）和式（3）得到K-ELM的預測函數：

h^T(x)β=h(x) H^T(I/C+HH^T)^-1Y=

                                     （5）

式中，α是K-ELM的輸出權值α=(1/C I_n+Ω)^-1 Y。

構造的核矩陣替代了ELM的隱層隨機矩陣，輸出權值由隨機轉變?yōu)槲ㄒ唬罱K使預測輸出趨于穩定。

2. 測扭腔扭矩測量原理

由于渦槳發動機減速器斜齒輪上的軸向力與發動機扭矩成正比，所以可以通過測量減速器的齒輪軸向力，來間接測量發動機輸出扭矩，如圖1所示。

圖1 測扭機構原理圖

當發動機輸出扭矩較小時，減速器齒輪受到軸向力也相對較小，此時活塞上的軸向力小，活塞處于較左側。當發動機扭矩增大后，軸向力增大，推動測扭活塞往右移動，測扭腔容積道減小，腔內滑油壓力升高，直到重新與活塞上的軸向力平衡。因此可以測量測扭腔內的滑油壓力，即扭矩壓力，間接得出發動機的真實扭矩值。

由于減速器內空間有限，導致測扭活塞的受力面積較小，而且測扭腔的滑油壓力受到整個滑油系統的供油能力限制。所以當發動機輸出扭矩較大，測扭腔滑油流通通道幾乎完全關閉，扭矩壓力已接近減速器滑油供油能力的極限值，此時的滑油壓力與扭矩已不再成單一的線性關系。在進行扭矩-扭矩壓力擬合時，采用了失真的扭矩壓力信號和車臺測量的真實扭矩進行擬合，導致扭矩-滑油壓力的曲線斜率偏大或偏小，對應關系失真。嚴重干擾用戶正常使用。

3. 基于K-ELM的扭矩信號重構方法

輸出扭矩可以根據飛機或發動機傳回的狀態參數，利用發動機氣動熱力學模型實時計算發動機扭矩。但氣動熱力學模型復雜，依賴準確的發動機部件特性，無法再滿足通用的要求。同時機載計算資源有限，不能滿足控制系統實時計算的要求。

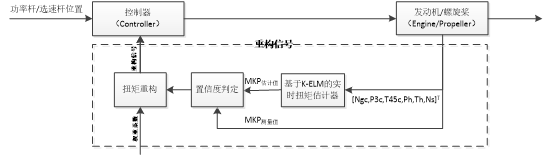

圖2 扭矩信號重構方法原理圖

發動機扭矩信號重構原理圖如圖2所示。首先利用K-ELM估計器對扭矩信號計算。選擇氣體發生器轉速換算n_gc、螺旋槳轉速n_s、壓氣機出口換算壓力P_3c、渦輪級間換算溫度T_45c、滑油壓力P_h及滑油溫度T_h，8個信號作為估計器輸入。其中n_gc、P_3c、T_45c與發動機狀態相關性較大，n_s與扭矩直接成比例關系、P_h及T_h與測扭機構狀態相關。

M_g=f (X)                                                                      （6）

式中：X=[n_gc,n_s,P_3c,T_45c,P_h,T_h]，M_g是扭矩估計器的估計值

為保證K-ELM方法估計的扭矩值不出現大的波動，導致重構的扭矩信號異常。引入置信度閾值R=[R_min,R_max]。

R_t=M_g,t/M_c,t                                                                  （7）

根據實際的測試情況，設定R取值范圍。如果R_t∈R，則說明估計器正常；反之，則說明估計器輸出異常，將該時刻的扭矩測量值發給控制器，避免引起發動機誤告警。

為了提高重構信號在某些狀態下的精度，將發動機實際測量的扭矩和估計器計算的扭矩分配不同的權重。重構的扭矩信號表達式為：

M_o=ω₁M_c+ω₂M_g                                                          （8）

其中，ω₁,ω₂∈(0,1)，且ω₁+ω₂=1，M_c是發動機測量扭矩，M_o是重構的扭矩值。

4. 驗證

以某渦槳發動機的校準數據作為驗證數據。選擇其中的2500組數據作為訓練樣本，600組作為測試樣本。訓練樣本和測試樣本中帶有車臺測試的噪聲信號。在校準過程中，車臺測扭機構測量的扭矩值作為真實值M_r，發動機自身測量的扭矩為測量值。

估計模型中核函數選擇高斯核函數，核半徑設為0.1，正則化系數為10。測試結果的扭矩測量值、估計值如圖3和圖4所示。

圖3 測量值、估計值與真實值對應情況

圖4 K-ELM扭矩估計器估計誤差

圖中實線為扭矩真實值，虛線為測量值和通過估計器直接輸出的估計值。可以看出，測量扭矩在低狀態時尚可以較好地跟蹤真實的扭矩值，但隨著發動機狀態變大，與真實值的誤差也隨之增加。而在高扭矩狀態時，單純的估計器的精度較好，誤差小于5%。在小狀態時估計器則不能很好地跟蹤實際狀態，誤差大于10%。

  針對測量扭矩和估計扭矩在不同狀態下的精度特點，對權值ω分段賦值，提升重構精度。重構后的扭矩信號如圖5所示，重構誤差如圖6所示。可以看出，重構后扭矩在所有狀態下的誤差不大于7.5%。相比于估計值，小狀態的精度有了大幅提升，大狀態基本與估計值相近。

測試數據表明了重構后扭矩信號可以很好地追蹤真實值，并且可以在一定程度上抑制輸入的噪聲。

圖5扭矩信號重構結果

圖6扭矩信號重構誤差

為了檢測重構方法在異常條件下的魯棒性，在樣本中加入添加5組n_gc信號異常的測試數據。輸入輸出情況如表1所示。

表1 n_gc異常給定情況下扭矩輸出

從表1中可以發現，當R值超過規定的置信區間后，估計值與實際值相比，偏差較大，甚至出現負值。這是由于訓練樣本的有限性，導致估計器出現外插造成的。從表1中可以看出，在引入置信區間后，重構扭矩的偏差在可接受范圍內，有效地避免由于估計值權重過高導致的重構扭矩突變情況的發生。

5. 結論

本文從工程應用角度出發，提出了一種基于K-ELM的扭矩信號重構方法。經過實際試驗數據的訓練和測試表明，基于K-ELM的扭矩信號重構方法能夠有效地對扭矩信號進行重構，比通過測扭腔壓力測定的輸出扭矩在精度上有了大幅提升，能夠保證發動機的正常運行；同時重構方法具備一定的泛化能力，可以在有測量噪聲或誤差的情況下，仍然能夠重構扭矩信號，并且有較高的預測精度。

參考文獻

[1] Garg S,Schadow K,Hom W,et al.Sen- sor and Actuator Needs for More Intelli- gent Gas Turbine Engines[R].NASA TM-2010-216746.

[2] ZHAO Yongping,SUN Jianguo.Fast On-line Approximation for Hard Suppport Vec-tor Regression and Its Application to Anal-ytical Redundancy for Aeroengine[J].Chinese Journalof Aeronautics,2010,23(2):145-152.

[3] 徐啟華,師軍,耿帥.應用快速多分類SVM的航空發動機故障診斷方法[J].推進技術,2012,33(6):961-967.

[4] 殷鍇,鐘詩勝,那媛,等.基于BP神經網絡的航空發動機故障檢測技術研究[J].航空發動機,2017,43(1):53-57.

[5] Sadough Vanini Z N,Khorasani K,Meskin N.Defect Detection and Isolation of a Dual Spool Gas Turbine Engine Using Dynamic Neural Networks and Multiple Model Approach[J].Information Sciences,2014,259(2):234 -251.

[6] 陳曉青,陸慧娟,鄭文斌,等.自適應混沌粒子群算法對極限學習機參數的優化[J].計算機應用,2016,36(11):3123-3126.

[7] 張英堂,馬超,李志寧,等.基于快速留一交叉驗證的核極限學習機在線建模[J].上海交通大學學報,2014,48(5):641-646.

[8] 孫毅剛,劉靜雅,趙珍.基于極限學習機的航空發動機傳感器故障診斷[J].傳感器與微系統,2014,(8):23-26.

[9] Huang G B,Zhao H G,Ding X J,et al.Extreme Learning Machine for Regression and Multiclass Classification[J]. IEEE Transactions on Systems,Man,and Cybernetics:Part B Cybernetics,2012,42(2):513-529.

[10] 尤成新,魯峰,黃金泉.航空發動機傳感 器信號重構的K-ELM方法[J].航空動力學報,2017,32(1):221-226.

Turboprop Engine Torque Signal Reconfiguration Based on K-ELM Method

YANG Yufei,HUANG Qin,ZHANG Longdong,HUANG Xing

(AECC Hunan Aviation Powerplant Research Institute, Zhuzhou  Hunan  412002）

Abstract:To solve the problem of inaccurate measurement of turboprop engine torque at high power condition, and non-real-time computing the power based on component model, a turboprop engine torque signal reconfiguration based on kernel extreme learning machine method was proposed. Firstly, a torque estimator was established by K-ELM, predicting engine torque from current engine and propeller status parameters. Then the output torque signal is reconfigured from measured data and predicted data. Finally, engine torque confidence was checked. To verify the effectiveness of this method, the test data of turboprop engine is taken as the test object, Results show that the reconstructed torque signal is more accurate than measured torque, the maximum mean relative error is less than 7.5% at all conditions. And the method has certain fault tolerant.

Key words:turboshaft engine;torque meassure;kernal extreme learning machine;signal reconfiguration
