摘要：為了研究含油氣盆地?cái)嗔迅浇蜌夥植家?guī)律，在油氣成藏期斷裂垂向和側向封閉油氣機理及所需條件研究的基礎上，通過確定油氣成藏期泥巖蓋層古斷接厚度和斷裂在泥巖蓋層內分段生長上下連接所需的最大斷接厚度，確定油氣成藏期斷裂垂向封閉部位；通過確定斷裂填充物泥質含量和斷裂封油氣所需的最小填充物泥質含量，確定油氣成藏期斷裂側向封閉部位，二者綜合建立了一套油氣成藏期斷裂封閉部位確定方法，并將其應用于渤海灣盆地歧口凹陷油氣成藏期——明化鎮組沉積中晚期南大港斷裂在東三段內封閉部位的確定中，結果表明：油氣成藏期——明化鎮組沉積中晚期南大港斷裂在東三段內封閉部位主要分布在其西部，少量分布在其中部和東部局部，有利于下伏沙三段源巖生成油氣在南大港斷裂附近東三段內聚集與保存，與目前南大港斷裂附近東三段已發現油氣分布相吻合，表明該方法用于確定油氣成藏期斷裂封閉部位是可行的。

關鍵詞：油氣成藏期；斷裂垂向封閉部位；斷裂側向封閉部位；確定方法

0 引言

隨著油氣勘探的深入，人們發現在含油氣盆地內，不同尺度的斷裂作為輸導油氣重要通道其附近往往都有油氣富集^[1]，這無疑表明斷裂在油氣成藏期作為油氣運移輸導通道的同時，又具有一定的封閉性，才使得油氣在斷裂周?chē)纬捎筒?。那么在什么環境下斷裂可以封閉油氣？其機制是什么？如何研究？這些對明確含油氣盆地?cái)嗔迅浇蜌夥植家?guī)律至關重要。

針對斷裂在非活動期的封閉部位研究前人曾做過大量研究工作^[2]，但對油氣成藏期斷裂封閉部位研究的不多，歸納起來目前大都集中在以下2個方向：首先利用油氣成藏期蓋層古斷接厚度和封油氣所需的最小斷接厚度的相對大小，研究油氣成藏期斷裂在蓋層內垂向封閉性^[3]，認為蓋層古斷接厚度不小于封油氣所需的最小斷接厚度，油氣在蓋層內不能發生垂向運移；反之則可以。第二個是利用在成藏期斷裂填充物古排替壓力與油氣運移盤儲層巖石古排替壓力的相對大小，研究成藏期斷裂側向封閉性^[4]，認為只有斷裂填充物古排替壓力不小于油氣運移盤儲層巖石古排替壓力時，斷裂側向不連通；反之?dāng)嗔褌?cè)向連通。上述的成果對明確含油氣盆地?cái)嗔迅浇蜌獬刹仄鸬搅酥匾饔谩Ｈ欢捎谖茨苓M(jìn)一步開展研究，對油氣成藏期斷裂封閉部位（包括垂向封閉部位和側向封閉部位）目前學術界尚未開展研究，加之油氣成藏期斷裂填充物古排替壓力難以獲取等原因，目前尚不能準確地確定油氣成藏期斷裂封閉部位。難以準確地反映斷裂附近的油氣成藏。所以，開展油氣成藏期斷裂封閉部位確定方法研究，對于明確含油氣盆地?cái)嗔迅浇蜌獬刹鼐咧匾饬x。

1 油氣成藏期斷裂封閉機理及所需條件

在油氣成藏期斷裂活動開啟，通常情況下斷裂是不封閉的。在成藏期，斷裂能否封閉旁側油氣，在于斷裂的分段生長在泥巖蓋層內上下是否形成溝通。若斷裂未能形成有效的連通，即泥巖蓋層中的排替壓力大于儲層的排替壓力，所以在垂向輸導中斷裂是封閉的。相反，斷裂在泥巖蓋層內形成有效溝通，那么斷裂在垂向上不封閉，則儲層中油氣會發生運移。

油氣成藏期斷裂在側向上能否不連通，主要取決于斷裂填充物泥質含量的相對大小，這是因?yàn)閿嗔鸦顒?dòng)期斷裂填充物尚未壓實成巖，其泥質含量大小的影響排替壓力，若斷裂泥質含量相對較大，其排替壓力相對較高^[5]，大于油氣運移盤儲層巖石排替壓力，那么斷裂側向不連通；反之?dāng)嗔褌?cè)向連通。

由上述分析不難看出，油氣成藏期斷裂封閉所需的條件應為斷裂在泥巖蓋層內分段生長上下不連接和斷裂填充物泥質含量應大于或等于斷裂封油氣所需的最小填充物泥質含量。

2 油氣成藏期斷裂封閉部位的確定方法

要確定油氣成藏期垂向封閉部位，就必須確定在成藏期泥巖蓋層古斷接厚度和斷裂在泥巖蓋層內生長時可以形成有效連通時的最大斷接厚度^[6]。具體的研究?jī)?nèi)容是第一步統計斷裂在蓋層內斷距和被其錯斷蓋層厚度；第二步利用最大斷距相減法和地層古厚度恢復方法復原成藏期斷裂古斷距和蓋層古厚度，由蓋層古厚度減去斷裂古斷距求取蓋層古斷接厚度，如圖1-a所示；再統計工區已知井點處油氣僅分布在蓋層之下蓋層最小古斷接厚度，作為斷裂在泥巖蓋層內形成有效連通的最大斷接厚度，如圖1-a所示。最后，將蓋層古斷接厚度大等于斷裂在泥巖蓋層內形成有效連通所需的最大斷接厚度的部位連在一起，便可得到斷裂垂向封閉部位，如圖1-a所示。

要確定油氣成藏期斷裂側向不連通部位，須確定油氣成藏期斷裂填充物古排替壓力和儲層巖石古排替壓力，比較二者相對大小，便可以確定油氣成藏期斷裂側向封閉部位。具體方法為：第一步用井上信息和三維地震工區讀取斷裂所在目的層內斷距和被其錯斷地層巖層厚度及泥質含量，由式1計算斷裂填充物泥質含量，假設斷裂填充物泥質含量各地質時期不變，便可由此確定油氣成藏期斷裂填充物古泥質含量，第二步，統計工區已知井點處斷裂填充物泥質含量與儲層油氣分布之間關系，取油氣分布的最小古斷裂填充物泥質含量作為斷裂填充物封油氣所需的最小泥質含量，如圖1-b所示。第三步將斷裂填充物古泥質含量大于等于斷裂填充物封油氣所需的最小泥質含量的部位相連接，便可以得到油氣成藏期斷裂側向封閉部位，如圖1-b所示。

                          （1）

式中： - 斷層巖泥質含量，%；

 - 被斷裂錯斷第層巖層厚度，m；

 - 被斷裂錯斷第層巖層泥質含量，%；

 - 斷裂斷距，m；

 - 被斷裂錯斷巖層個數。

最后將油氣成藏期斷裂垂向封閉部位和側向封閉部位疊合，二者重復部位即為油氣成藏期斷裂封閉部位，如圖1-c所示。

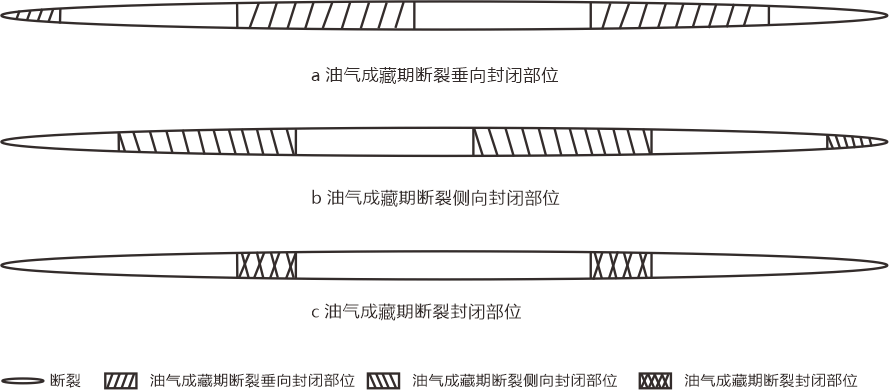

圖1 油氣成藏期斷裂封閉部位厘定示意圖

3 實例應用

本文選取渤海灣盆地歧口凹陷南大港斷裂為例，如圖5，利用上述方法確定油氣成藏期其在東三段內封閉位置，與目前南大港斷裂附近東三段已發現油氣分布之間關系分析，確定該方法用于確定油氣成藏期斷裂封閉部位的可行性。

利用井資料和三維地震數據讀取南大港斷裂在內不同位置的斷距和被其錯斷蓋層厚度，由最大斷距相減法^[7]和地層古厚度恢復方法^[8]還原油氣成藏期——明化鎮組沉積中晚期南大港斷裂古斷距和東二段泥巖蓋層古厚度，由后者減去前者求取不同部位東二段泥巖蓋層古斷接厚度。利用鉆井資料統計歧口凹陷東二段蓋層古斷接厚度與其上下油氣分布之間關系，可以得到歧口凹陷斷裂在東二段蓋層內形成有效連通所需的最大斷接厚度。由此可以得到油氣成藏期——明化鎮組沉積中晚期南大港斷裂在東三段內垂向封閉部位。

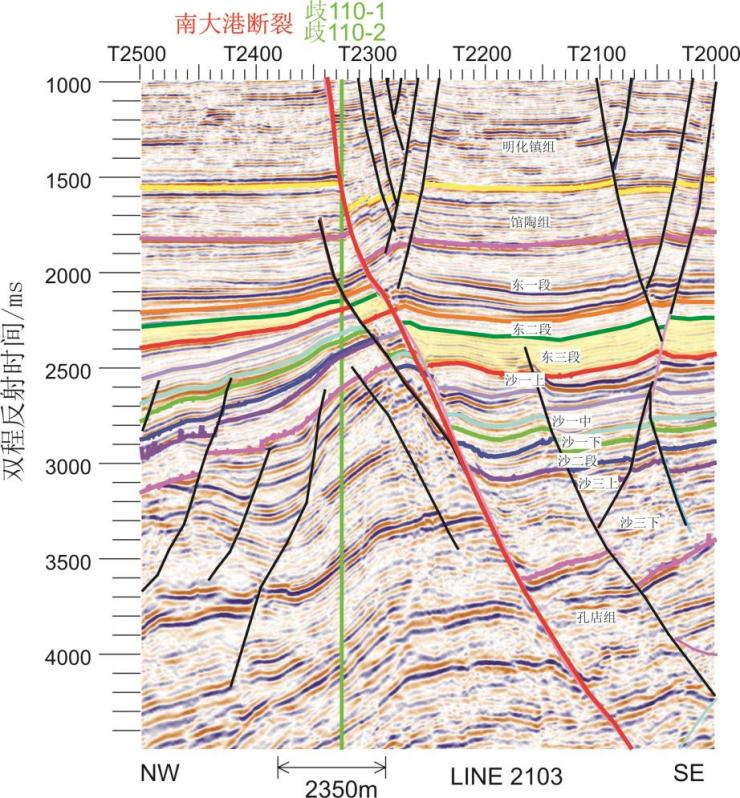

1. 圖2 南大港斷裂發育與東三段油氣分布關系圖




   利用井的信息與三維地震讀取南大港斷裂在東三段內斷距和被其錯斷地層巖層厚度及泥質含量，由式1計算不同部位南大港斷裂在東三段內斷裂填充物泥質含量。利用鉆井資料統計歧口凹陷斷裂填充物泥質含量與其油氣聚集之間關系，可以得到斷裂側向封閉所需的最小斷裂填充物泥質含量約為24%。由此可以得到油氣成藏期——明化鎮組沉積中晚期南大港斷裂在東三段內側向封閉部位。

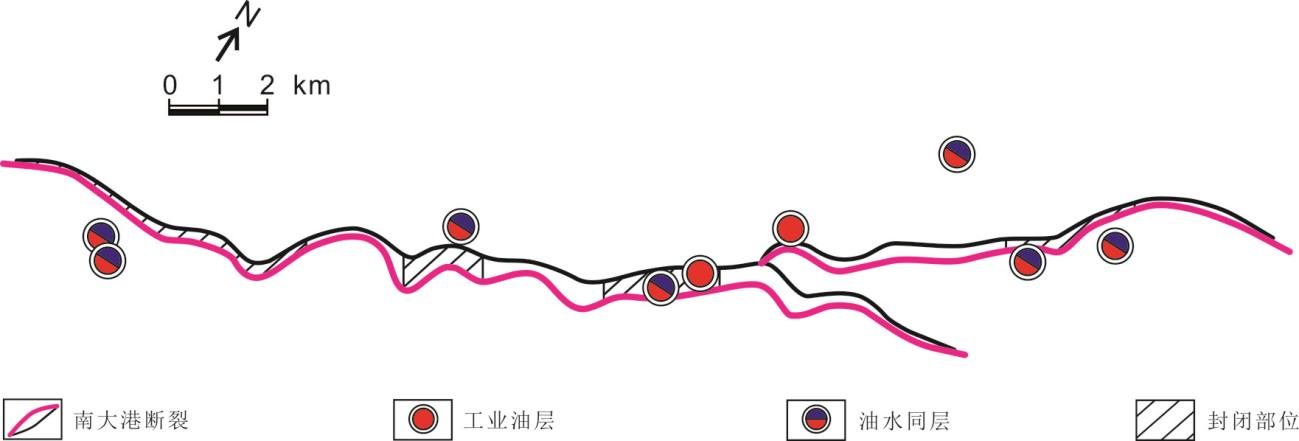

   圖3 油氣成藏期南大港斷裂在東三段內封閉部位與油氣分布關系圖




   將上述已確定出來的油氣成藏期南大港斷裂在東三段垂向封閉部位和側向封閉部位疊合，便可以得到油氣成藏期南大港斷裂在東三段內封閉部位，如圖10所示，由圖10中可以看出，油氣成藏期南大港斷裂在東三段內封閉部位主要分布在其西部，少量分布在其中部和東部局部。目前南大港斷裂附近東三段已發現油氣主要分布在其中東部，少量分布在其西部局部，正好位于油氣成藏期南大港斷裂在東三段內封閉部位及附近，這是因?yàn)橹挥形挥谟蜌獬刹仄谀洗蟾蹟嗔言跂|三段內封閉部位及附近，才能使下伏沙三段源巖生成油氣沿南大港斷裂運移進入到東三段后得以聚集與保存，油氣鉆探才能發現油氣；否則無油氣發現。

   4 結論

   （1）油氣成藏期斷裂封閉須垂向和側向封閉，其條件應為斷裂在泥巖蓋層內分段生長上下不連接和斷裂填充物泥質含量大于或等于封油氣所需的最小泥質含量。

   （2）在確定油氣成藏期泥巖蓋層古斷接厚度和斷裂在泥巖蓋層內分段生長上下連接所需的最大斷接厚度，確定油氣成藏期斷裂垂向封閉部位；通過確定斷裂填充物泥質含量和封油氣所需的最小填充物泥質含量，確定油氣成藏期斷裂側向封閉部位，二者綜合建立了一套油氣成藏期斷裂封閉部位的確定方法，經實例應用，結果驗證了該方法用于確定油氣成藏期斷裂封閉部位的可行性。

   （3）渤海灣盆地歧口凹陷油氣成藏期——明化鎮組沉積中晚期南大港斷裂在東三段內封閉部位主要分布在其西部，少量分布在其中部和東部局部，有利于下伏沙三段源巖生成油氣在南大港斷裂附近東三段內聚集與保存，與目前南大港斷裂附近東三段已發現油氣相吻合。

   （4）該方法主要適用于砂泥巖含油氣盆地油氣成藏期斷裂封閉部位的確定。



   參考文獻：

1. 付廣,付曉飛.斷裂輸導系統及其組合對油氣成藏的控制作用[J].世界地質.2001,(4):344-349.

2. 付廣,葛思.靜止期未成巖斷裂側向封閉能力評價方法及其應用[J].地球科學與環境學報.2018,(3):301-307.

3. 胡春明,付廣,展銘望.過蓋層斷裂的垂向封閉性預測方法及其在冀中坳陷中的應用[J].地質論評.2018,(1):227-236.

4. FU Guang;GUO He-yao;HAN Xu. A prediction method of favorable positions of transporting oil and gas capacity configuration in different periods of faults [J] Natural Gas Geoscience.2021,(01):28-37.

5. 王超,呂延防,付廣,等.油氣成藏期斷層古側向封閉性預測方法及其應用[J].地球科學.2017,(10):1787-1801.

6. 付廣,展銘望.活動期斷裂側向封閉的地質條件及其研究方法[J].天然氣工業.2016,(10):28-34.

7. 付廣,王浩然,胡欣蕾.斷裂帶蓋層油氣封蓋斷接厚度下限的預測方法及其應用[J].中國石油大學學報: 自然科學版.2015,(3):30-37.

8. 張永波,劉明楊,相加林.油氣成藏期輸導斷裂側向封閉油氣的判別方法及其應用[J].大慶石油地質與開發.2019,(2):33-40.
